ASTM B111 C70600 CuNi 90/10 ท่อคอนเดนเซอร์

ท่อไร้ตะเข็บทำจากASTM B111 UNS C70600เป็นเรื่องปกติท่อทองแดง-นิกเกิลสำหรับใช้ในคอนเดนเซอร์ที่พื้นผิว เครื่องระเหย และเครื่องแลกเปลี่ยนความร้อน ASTM B111 C70600 หรือที่รู้จักกันในชื่อ“คูนี่ 90/10”หรือ"ทองแดง-นิกเกิล 10%"ซึ่งระบุองค์ประกอบระบุของทองแดง 90% และนิกเกิล 10%

โดยปกติแล้วจะมีความแวววาวของโลหะสีม่วงลาเวนเดอร์อ่อนๆ ดังนั้นบางครั้งจึงเรียกว่า"ทองแดงสีขาว"ท่อ ASTM B111 C70600 มีความต้านทานการกัดกร่อน ความต้านทานการกัดกร่อน และความต้านทานทางชีวภาพในน้ำทะเลได้ดีเยี่ยม

แม้จะเผชิญกับความท้าทายจากโลหะผสมไททาเนียมและเหล็กกล้าไร้สนิมดูเพล็กซ์ในบางกรณี แต่ท่อคอนเดนเซอร์ทองแดงทองแดง C70600- ยังคงมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมกลั่นน้ำทะเล วิศวกรรมทางทะเล การต่อเรือ โรงไฟฟ้า และอุตสาหกรรมปิโตรเคมีเนื่องจากมีค่าการนำความร้อนที่เหนือกว่าและสามารถใช้งานได้ดีเยี่ยม

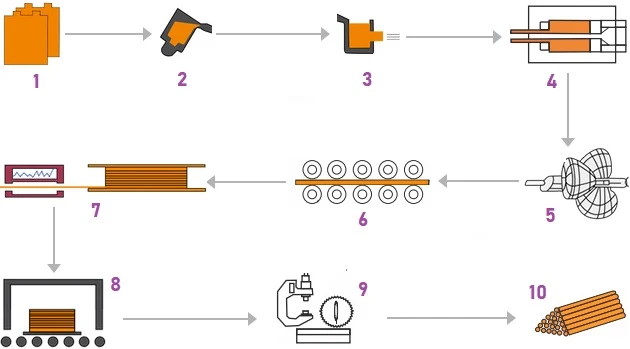

รูปที่-1: แผนภูมิขั้นตอนการผลิตสำหรับการผลิตท่อทองแดงและโลหะผสมทองแดง. 1 – การเตรียมวัตถุดิบ 2 – กระบวนการหลอม 3 – การหล่อแท่งโลหะ 4 – การอัดรีด 5 – การวาดหรือการรีด 6 – การตกแต่งขั้นสุดท้าย 7 – การทดสอบอุทกสถิตและการทดสอบกระแสไหลวน 8 – การอบอ่อนแบบสว่าง 9 – การตรวจสอบขั้นสุดท้าย 10 – การบรรจุและการเก็บสต๊อก

ขึ้นอยู่กับดุลยพินิจของผู้ซื้อ อาจจัดหาท่อไร้รอยต่อ ASTM B111 C70600 (CuNi 90/10) มาในอุณหภูมิอบอ่อน (O61)หรือเบา-อารมณ์ฉุนเฉียว (H55). "อุณหภูมิ" หมายถึงโครงสร้างทางโลหะวิทยาและคุณสมบัติที่เป็นผลจากกระบวนการทางความร้อนหรือทางกล

เริ่มต้นจากกระบวนการหลอมและการหล่อโลหะ ท่อคิวโปรนิกเกิลมักผลิตจากเปลือกท่อที่ทำโดยการอัดรีดหรือเจาะแท่งทองแดง ในที่สุดอาจมีการตกแต่งท่อไร้ตะเข็บด้วยการบำบัดด้วยการหลอมที่สดใสซึ่งมีจุดมุ่งหมายเพื่อทำให้อ่อนตัวลงและเพิ่มความเหนียวและความเหนียวส่งผลให้อุณหภูมิอบอ่อน O61 หากท่อถูกทำให้เย็นเล็กน้อยในเวลาต่อมา (การดึงแสง-) จะได้อุณหภูมิ H55 ที่แข็งแกร่งขึ้น

การตรวจสอบและทดสอบต่อไปนี้ดำเนินการกับท่อคอนเดนเซอร์ไร้ตะเข็บ ASTM B111 UNS C70600:

คำถามที่ 1: C70600 CuNi 90/10 และ C71500 CuNi 70/30 แตกต่างกันอย่างไร
A:C70600 ประกอบด้วยทองแดง 90% และนิกเกิล 10% ในขณะที่ C71500 ประกอบด้วยทองแดง 70% และนิกเกิล 30% C70600 มีค่าการนำความร้อนสูงกว่า (40 W/m·K เทียบกับ 29 W/m·K) และมีราคาถูกกว่า C71500 มีความแข็งแกร่งกว่าและทนทานต่อ-น้ำทะเลความเร็วสูงและการโจมตีของซัลไฟด์ได้ดีกว่า สำหรับการใช้งานทางทะเลส่วนใหญ่ C70600 ก็เพียงพอแล้ว สำหรับสภาวะที่รุนแรงมากหรืออุณหภูมิที่สูงกว่า แนะนำให้ใช้ C71500

คำถามที่ 2: ปริมาณธาตุเหล็กในท่อคอนเดนเซอร์ C70600 คืออะไร และเหตุใดจึงมีความสำคัญ
A:C70600 มีธาตุเหล็ก 1.0-1.8% เหล็กมีความสำคัญอย่างยิ่งเนื่องจากช่วยเพิ่มความต้านทานต่อการโจมตีจากการกระแทก (การกัดเซาะ-การกัดกร่อน) ในน้ำทะเลที่มีความเร็วสูง- เหล็กจะปรับเปลี่ยนฟิล์มป้องกันออกไซด์บนพื้นผิวท่อ ทำให้เกาะติดได้มากขึ้นและทนทานต่อการถอดแบบกลไก หากไม่มีเหล็กเพียงพอ ท่อก็จะกัดกร่อนอย่างรวดเร็วในน้ำทะเลที่มีกระแสน้ำปั่นป่วน ด้วยเหตุนี้บางครั้ง C70600 จึงถูกเรียกว่า "ทองแดง-นิกเกิลผสมเหล็ก 90/10"

คำถามที่ 3: การใช้งานทั่วไปสำหรับหลอด ASTM B111 C70600 คืออะไร
A:ท่อ C70600 ใช้สำหรับคอนเดนเซอร์ที่พื้นผิวในโรงไฟฟ้า เครื่องระเหย และเครื่องแลกเปลี่ยนความร้อนในโรงงานแยกเกลือ ระบบระบายความร้อนบนเรือ เครื่องทำความเย็นเครื่องยนต์ทางทะเล และเครื่องแลกเปลี่ยนความร้อนปิโตรเคมี พบได้ทั่วไปโดยเฉพาะอย่างยิ่งในระบบระบายความร้อนของน้ำทะเล- ซึ่งจำเป็นต้องมีความต้านทานการกัดกร่อนและความต้านทานต่อการเกิดคราบจุลินทรีย์ ความต้านทานตามธรรมชาติของโลหะผสมต่อการเกาะติดสิ่งมีชีวิตในทะเลช่วยลดต้นทุนการบำรุงรักษา

Q4: อะไรคือความแตกต่างระหว่างอุณหภูมิ O61 และ H55 สำหรับหลอด C70600?
A:O61 ได้รับการอบอ่อนเต็มที่ (อ่อน) โดยมีความแข็งแรงต่ำกว่า (แรงดึง 40 ksi) แต่มีความเหนียวสูง H55 ได้รับการดึงออกมาเบา- (งานเย็นเล็กน้อย) โดยมีความแข็งแรงสูงกว่า (แรงดึง 45 ksi) แต่มีความเหนียวน้อยกว่าเล็กน้อย O61 ใช้เมื่อจะรีดท่อและขยายเป็นแผ่นท่อ H55 ใช้เมื่อต้องการความแข็งแรงสูงกว่าเพื่อทนต่อแรงกดหรือแรงภายนอก ท่อคอนเดนเซอร์ส่วนใหญ่มีจำหน่ายในอุณหภูมิ O61

คำถามที่ 5: C70600 ทนทานต่อการเกิดคราบชีวภาพ (การเจริญเติบโตในทะเล) หรือไม่
A:ใช่ C70600 มีความต้านทานต่อการเกิดคราบทางชีวภาพได้ดีเยี่ยม ไอออนของทองแดงที่ปล่อยออกมาจากพื้นผิวท่อเป็นพิษต่อสิ่งมีชีวิตในทะเล เช่น เพรียง หอยแมลงภู่ และสาหร่าย ซึ่งช่วยลดความจำเป็นในการทำความสะอาดและรักษาประสิทธิภาพการถ่ายเทความร้อน ท่อ C70600 ต่างจากสเตนเลสหรือไททาเนียมซึ่งสามารถพัฒนาชั้นที่มีคราบจุลินทรีย์หนาแน่นได้ ท่อ C70600 ยังคงค่อนข้างสะอาดเมื่อใช้งานน้ำทะเล

คำถามที่ 6: อะไรคือสิ่งที่เทียบเท่าระหว่างประเทศของ UNS C70600
A:เทียบเท่า C70600 ได้แก่: GB จีน BFe10-1-1; อังกฤษ บี CN102; เยอรมัน DIN CuNi10Fe1.6Mn (2.1972); ยุโรป EN CuNi10Fe1Mn (CW352H); JIS C7060 ของญี่ปุ่น ทั้งหมดมีองค์ประกอบคล้ายกัน (9-11% Ni, 1.0-1.8% Fe, ยอด Cu) ตรวจสอบเคมีที่เฉพาะเจาะจงเสมอ เนื่องจากช่วงของเหล็กและแมงกานีสอาจแตกต่างกันเล็กน้อยตามมาตรฐาน

คำถามที่ 7: หลอด C70600 สามารถใช้กับน้ำทะเลที่มีมลพิษหรือนิ่งได้หรือไม่
A:ใช่ แต่ด้วยความระมัดระวัง C70600 ทำงานได้ดีในน้ำทะเลที่สะอาด ในน้ำทะเลที่ปนเปื้อนหรือนิ่งซึ่งมีซัลไฟด์ (จากการสลายตัวของสารอินทรีย์) C70600 สามารถสร้างฟิล์มซัลไฟด์สีดำที่อาจหลุดล่อนออกไป ทำให้เกิดการกัดกร่อนเร็วขึ้น สำหรับสภาวะดังกล่าว C71500 (70/30) มีความทนทานมากกว่า หากต้องใช้ C70600 ในน้ำเสีย ให้รักษาความเร็วการไหลให้สูงกว่า 3 ฟุต/วินาที เพื่อป้องกันสภาวะนิ่ง

คำถามที่ 8: ความเร็วน้ำทะเลสูงสุดสำหรับท่อคอนเดนเซอร์ C70600 คือเท่าใด
A:โดยทั่วไปแล้ว ท่อ C70600 สามารถทนต่อความเร็วน้ำทะเลได้สูงถึง 10-12 ฟุตต่อวินาที (3.0-3.7 ม./วินาที) โดยไม่มีการโจมตีปะทะที่สำคัญ ซึ่งดีกว่าอะลูมิเนียมทองเหลือง (8-10 ฟุต/วินาที) แต่น้อยกว่า C71500 (12-15 ฟุต/วินาที) สำหรับความเร็วที่สูงกว่า 12 ฟุต/วินาที ควรพิจารณา C71500 หรือไทเทเนียม ความเร็วจริงที่อนุญาตขึ้นอยู่กับคุณภาพน้ำ รูปทรงของท่อ และคำแนะนำของผู้ผลิต

คำถามที่ 9: การทดสอบใดบ้างที่จำเป็นสำหรับหลอด ASTM B111 C70600
A:ASTM B111 กำหนด: การวิเคราะห์ทางเคมี (Cu, Ni, Fe, Mn, Pb, Zn), การทดสอบแรงดึง (ความแข็งแรงและการยืดตัว), การทดสอบการขยายตัว (ความเหนียวสำหรับการรีดท่อ), การทดสอบการทำให้เรียบ, การตรวจสอบขนาดเกรน (ASTM E112), การทดสอบกระแสไหลวนหรือการทดสอบไฮโดรสแตติกสำหรับการรั่วไหล และการตรวจสอบขนาด การทดสอบความเค้นตกค้างเป็นทางเลือก GNEE จัดทำรายงานการทดสอบของโรงงานซึ่งรับรองการทดสอบที่จำเป็นทั้งหมด

คำถามที่ 10: ค่าการนำความร้อนของ C70600 เป็นเท่าใดเมื่อเปรียบเทียบกับวัสดุอื่นๆ

คำถามที่ 11: ท่อ C70600 สามารถเชื่อมหรือบัดกรีได้หรือไม่
A:สามารถเชื่อม C70600 ได้โดยใช้การเชื่อมอาร์กทังสเตนแก๊ส (GTAW/TIG) เข้ากับโลหะตัวเติม (ERCuNi) การบัดกรีด้วยโลหะเติมที่เป็นเงิน-ก็สามารถทำได้เช่นกัน สำหรับข้อต่อท่อ-ถึง-ท่อในเครื่องแลกเปลี่ยนความร้อน การรีดและการขยายตัวเป็นวิธีการมาตรฐาน มักจะตามมาด้วยการเชื่อมแบบซีล แนะนำให้อุ่นเครื่อง (200-300 องศา F) สำหรับการเชื่อม ไม่จำเป็นต้องใช้ความร้อนหลังการเชื่อม เนื่องจาก C70600 ไม่ไวต่อการแตกร้าวจากการกัดกร่อนจากความเครียด

คำถามที่ 12: ทำไม C70600 ถึงมีสีลาเวนเดอร์/สีม่วง
A:ความแวววาวของโลหะลาเวนเดอร์อ่อนหรือสีม่วงอ่อนของ C70600 เป็นคุณลักษณะเฉพาะของโลหะผสมทองแดง- สีนี้มาจากการผสมผสานระหว่างสีแดงของทองแดงและสีเงินของนิกเกิล- ลักษณะที่ปรากฏ เมื่อปริมาณนิกเกิลเพิ่มขึ้น สีจะขาวขึ้น (C71500 ที่มี Ni 30% เกือบจะเป็นสีขาว) สีที่โดดเด่นนี้ช่วยระบุ C70600 ในภาคสนาม และบางครั้งเหตุใดจึงเรียกว่า "ทองแดงขาว" ในบางภูมิภาค
